RX9070XT — どの kernel が実際に選ばれるのか

RX9070XT: Which kernel actually gets selected at runtime?

このページが追う問いは一つ。Q4_K_M を推論する Ollama は、RX9070XT 上で MMVQ・MMQ・BLAS のどれを使うのか？
経路はソースに書いてある。しかし実際に選ばれる経路は実行時にしか決まらない。 Phase A〜F の調査が何を固定し、何を固定できなかったかを、ここで一本の線として読めるようにした。

One question drives this page: when Ollama runs Q4_K_M on an RX9070XT, which path does it actually take — MMVQ, MMQ, or BLAS?
The paths exist in source. But which one is selected only becomes real at runtime. This page traces what Phase A–F fixed, and what remains unresolved.

gfx1201 Q4_K_M Phase A–F 完了 Phase A–F Complete

Step 1 — ソースで分岐を確認する（Phase A） Step 1 — Locate the Dispatch Branch in Source (Phase A)

観測ポイント： 分岐を決める閾値はソースのどこにあるのか。

Observation target: Where in source is the threshold that decides the path?

実機でどの kernel が走っているかを直接読む前に、まず「理論上、どんな条件でどの経路に入るのか」をソースで固定する必要があった。最初に読むべき場所は ggml_cuda_mul_mat() の dispatch ロジックだ。

Before trying to observe which kernel runs on hardware, we first needed to fix the theoretical routing: under what conditions does each path get selected? The right starting point is the dispatch logic in ggml_cuda_mul_mat().

ggml_cuda_mul_mat() —— Q4_K_M tensor が降りてきた時点の dispatch 分岐 ggml_cuda_mul_mat() —— dispatch branch when a Q4_K_M tensor arrives ne11 ≤ 8 → mul_mat_vec_q 　　decode 小バッチ（vector × matrix）向け　　decode small-batch (vector × matrix) ne11 ≤ 256 (Q4_K) → mul_mat_q 　　prefill 中バッチ（src1 を q8_1 に repack して matmul）　　prefill mid-batch (repack src1 to q8_1 then matmul) それ以外otherwise → ggml_cuda_op_mul_mat_cublas → hipBLAS → rocBLAS → Tensile / Cijk_*

ここで分かること： 分岐は ne11（矩阵の列数 = prompt token 数に対応）で決まる。短い prompt → MMVQ、中程度 → MMQ、長い prompt → BLAS。これはソースコードの事実であり、gfx1201 固有ではない。

What this tells us: Dispatch is determined by ne11 (matrix columns, corresponding to prompt token count). Short prompt → MMVQ, medium → MMQ, long → BLAS. This is a source-code fact, not gfx1201-specific.

ステップ 1 の結論： 理論上、3 経路すべてが存在する。
→ 次の問い： ではその分岐は RX9070XT 上で「実際に動くバイナリ」として存在しているのか？ソースに書いてあっても、gfx1201 向け hsaco が fatbin に入っていなければ動かない。 Step 1 conclusion: Theoretically, all three paths exist.
→ Next question: Do the binaries for these paths actually exist for gfx1201? Even if the source branch exists, if no gfx1201 hsaco is embedded in the fatbin, it won't run.

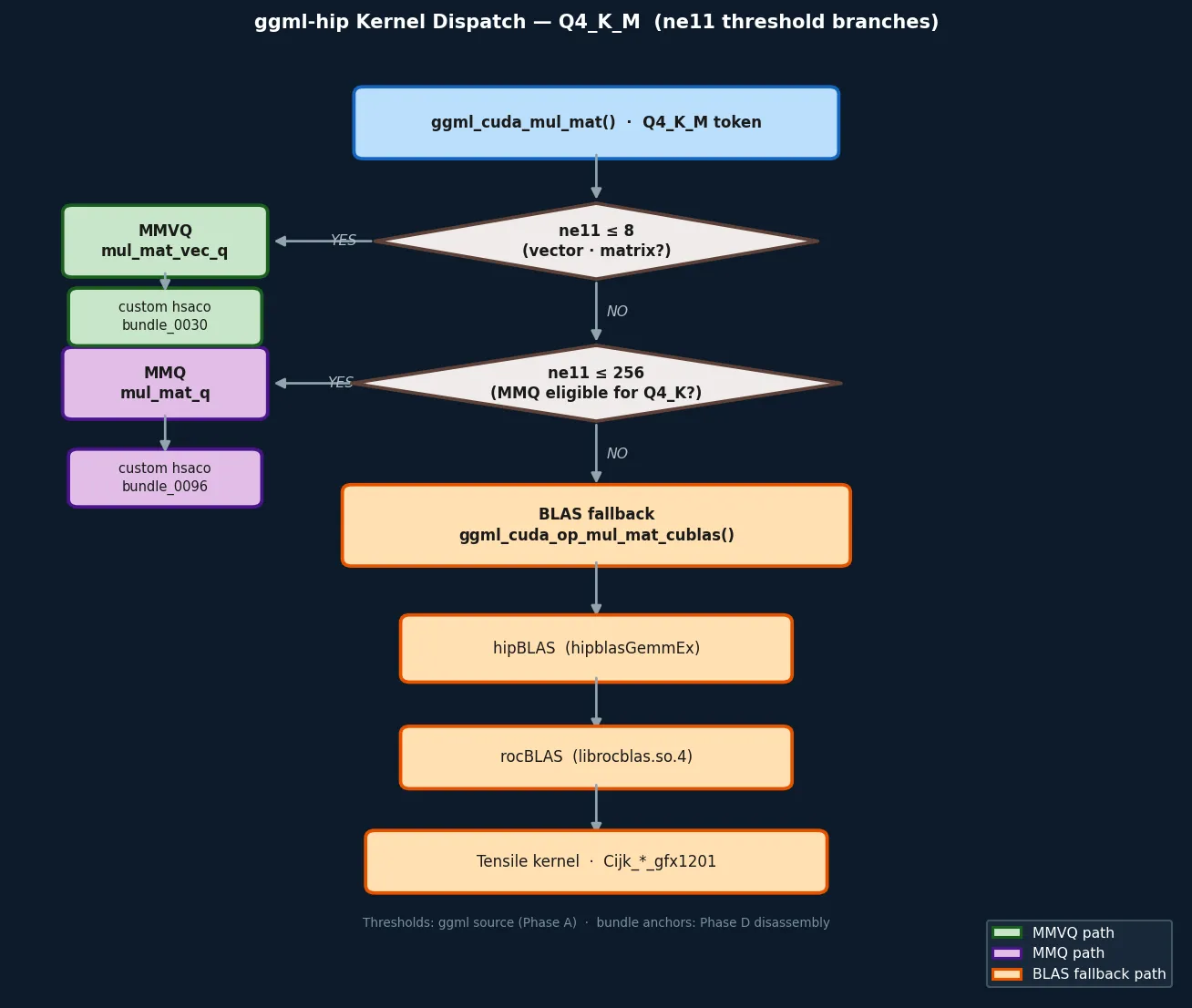

ggml dispatch flow — ne11 threshold branches to MMVQ / MMQ / BLAS

クリックで拡大 · Phase A ソース閾値 + Phase D bundle アンカーから生成

Click to enlarge · Generated from Phase A source thresholds + Phase D bundle anchors

Step 2 — gfx1201 向けバイナリが存在するか（Phase C/D/E） Step 2 — Do gfx1201 Binaries Exist? (Phase C/D/E)

観測ポイント： MMVQ・MMQ・BLAS の各経路に対応する gfx1201 hsaco が実際に fatbin に埋め込まれているか。

Observation target: Are gfx1201 hsacos for MMVQ / MMQ / BLAS actually embedded in the fatbin?

Phase C で /proc/<runner>/maps を確認し、12 ライブラリのロードを確認した。 Phase D では libggml-hip.so 内の .hip_fatbin（587 MiB）を解析し、 Phase E で gfx1201 ターゲットの hsaco を逆アセンブルした。

Phase C confirmed that 12 libraries are loaded via /proc/<runner>/maps. Phase D analyzed the .hip_fatbin (587 MiB) inside libggml-hip.so. Phase E disassembled gfx1201-target hsacos.

Bundle	サイズSize	主なシンボルKey Symbols	役割Role	対応経路Path
`bundle_0012`	173 KB	`dequantize_block_q4_K<float>`	Q4_K dequantQ4_K dequant	shared
`bundle_0019`	337 KB	`flash_attn_ext_f16<...>`	Flash AttentionFlash Attention	Attention
`bundle_0030`	1019 KB	`mul_mat_vec_q<Q4_K, 1, false>`	MMVQ anchor（decode 小バッチ）MMVQ anchor (decode small-batch)	MMVQ
`bundle_0037`	17 KB	`quantize_mmq_q8_1<layout0/1/2>`	MMQ repack（src1 → q8_1）MMQ repack (src1 → q8_1)	MMQ
`bundle_0039`	332 KB	`rope_multi / rope_neox / rope_norm`	RoPE familyRoPE family	RoPE
`bundle_0096`	918 KB	`mul_mat_q<Q4_K, 8, false>`	exact Q4_K MMQ anchor（prefill）Exact Q4_K MMQ anchor (prefill)	MMQ
`Kernels.so-000-gfx1201.hsaco`	—	`Cijk_S_GA`, `Cijk_S_PostGSU3`	BLAS/Tensile contraction familyBLAS/Tensile contraction family	BLAS

※ gfx1201 の wavefront_size = 32（MI25 の 64 と異なる）。v_mfma 命令は現在の検査範囲では検出されていない。

※ gfx1201 wavefront_size = 32 (differs from MI25's 64). No v_mfma instructions detected in the current inspection window.

ここで分かること： MMVQ・MMQ・BLAS のすべての経路に対応する gfx1201 向けバイナリが存在する。どの経路も「バイナリがない」という理由では動かない、ということはない。

What this tells us: gfx1201 binaries exist for all three paths — MMVQ, MMQ, and BLAS. None of these paths is blocked simply because the binary is missing.

load ≠ dispatch — ステップ 2 の結論と次の問い
ステップ 2 の結論： MMVQ・MMQ・BLAS のすべての gfx1201 バイナリが fatbin に存在する。バイナリの欠如が経路をブロックしているわけではない。
→ 次の問い： ではそのバイナリは live run で実際に dispatch されたのか？バイナリが存在することと、そのカーネルが実際に呼ばれることは別問題。これを確認するのが Step 3 の課題。 Step 2 conclusion: gfx1201 binaries for all three paths exist in the fatbin. No path is blocked by a missing binary.
→ Next question: Were those binaries actually dispatched in a live run? A binary existing in the fatbin is a separate question from whether that binary actually gets dispatched. Verifying this is the challenge of Step 3.

Step 3 — 実行時の信号を読む（Phase F: phase proxy） Step 3 — Reading Runtime Signals (Phase F: phase proxy)

観測ポイント： runtime を壊さずに、「どの dispatch 圏で実行しているか」の信号を得られるか。

Observation target: Can we obtain a signal for "which dispatch zone this run is in" without breaking the runtime?

rocprofv3・ROCBLAS_LAYER などの直接 observer はすべてブロック済み（→ Observer 制約マップ）。唯一の現実的な手段は response JSON の prompt_eval_count を ne11 の proxy として使うことだった。これはランタイムを壊さず、かつソース側の閾値（ne11 ≤ 8 / ≤ 256）と照合できる。

All direct observers (rocprofv3, ROCBLAS_LAYER, etc.) are blocked (→ Observer Constraint Map). The only practical approach was using prompt_eval_count from response JSON as a proxy for ne11. This doesn't break the runtime, and it can be cross-referenced against source thresholds (ne11 ≤ 8 / ≤ 256).

case	prompt_eval_count	eval_count	eval_duration	判定（近似）Assessment (approx.)
`short_np1`	3	1	—	MMVQ 圏
`medium_np1`	11	1	—	bundle_0096 寄り（MMQ 側）bundle_0096-leaning (MMQ-side)
`long_np1`	290	1	—	境界（fallback or chunking 未確定）Boundary — fallback or chunking, unresolved
`short_np16`	3	16	0.1479s	decode-heavy / prompt MMVQ 圏decode-heavy / prompt MMVQ zone

ステップ 3 の現時点で最も筋のいい読み：
short case（prompt_eval_count = 3）は ne11 ≤ 8 の MMVQ 圏に入っていると読むのが最も自然。 medium case（11）は bundle_0030 の `1..8` 圏を超えており、bounded cluster 内では bundle_0096 側がより自然。 long case（290）は BLAS fallback または internal chunking のどちらかであり、現時点では切り分けできない。 Step 3 — strongest current reading:
The short case (prompt_eval_count = 3) most naturally falls into the MMVQ zone (ne11 ≤ 8). The medium case (11) sits above the bundle_0030 `1..8` range, so within the bounded cluster it aligns more naturally with bundle_0096. The long case (290) is either BLAS fallback or internal chunking — not yet distinguishable.

proxy の限界： 上記は「最も筋のいい読み」であり、確定した dispatch 判定ではない。 prompt_eval_count は response JSON の値であり、kernel launch 時の ne11 を直接読んでいない。他に runtime を壊さない observer が存在しない現状では、これが現在の frontier。 Proxy limitations: The above is the "most natural reading," not a confirmed dispatch judgment. prompt_eval_count is from the response JSON — it does not directly read ne11 at kernel launch. With no other runtime-safe observer available, this is the current frontier.

このページの結論 Page Conclusion

RX9070XT では MMVQ / MMQ / BLAS の 3 経路すべての gfx1201 バイナリが存在し、 short case（prompt_eval_count = 3）は MMVQ 圏に入ったと読むのが最も自然。しかし dispatch の直接確認は observer 制約により不可能であり、 phase proxy による近似観測が現時点での限界。 On RX9070XT, gfx1201 binaries exist for all three paths — MMVQ, MMQ, and BLAS. The short case (prompt_eval_count = 3) most naturally places in the MMVQ zone. However, direct dispatch confirmation is blocked by observer constraints; phase proxy approximation is the current frontier.

Phase A–F で示せること / 示せないこと What Phase A–F Can and Cannot Show

示せることCan Show	示せないことCannot Show
dispatch 分岐の閾値（ne11 ≤ 8 / ≤ 256）がソースに存在する Dispatch thresholds (ne11 ≤ 8 / ≤ 256) exist in source	実際に「今この MulMat で ne11 が何だったか」 What ne11 actually was for any given MulMat call
MMVQ・MMQ・BLAS の gfx1201 バイナリが fatbin に存在する gfx1201 binaries for MMVQ / MMQ / BLAS exist in the fatbin	それぞれのカーネルが live run で dispatch されたか Whether each kernel was dispatched in a live run
phase proxy（prompt_eval_count）が dispatch 圏の近似 signal を与える Phase proxy (prompt_eval_count) provides an approximate dispatch-zone signal	bundle_0096 が live short case で実際に踏まれたか（直接確認不可） Whether bundle_0096 was exercised in the live short case (not directly confirmed)
Cijk_* (BLAS/Tensile) family が gfx1201 向けに存在する Cijk_* (BLAS/Tensile) family exists for gfx1201	Cijk_* が short live case に入ったかどうか Whether Cijk_* entered the short live case

未確定事項Open Questions

short live case が bundle_0096 を直接踏んだか、それとも同型の別 Q4_K MMQ bundle だったかは直接確定していない。
BLAS-side Cijk_* family が live short case に入ったかも未確定。
prompt_eval_count = 290 境界が fallback か internal chunking かは未確定。
非破壊 observer が得られた場合、上記すべてを再確認する必要がある。

It is not directly confirmed whether the short live case exercised bundle_0096 itself or another structurally similar Q4_K MMQ bundle.
Whether the BLAS-side Cijk_* family entered the short live case is also unresolved.
Whether the prompt_eval_count = 290 boundary is fallback-driven or due to internal chunking is unresolved.
All of the above should be revisited once a non-distorting observer becomes available.

次の観測点Where to Look Next

observer が得られたら： bundle_0096 の live phase ownership と Cijk_* の参加有無を確認する。
prompt_eval_count = 290 の切り分け： fallback か chunking かを、異なる prompt 長での系統的 probe で絞り込む。
このページを読んだ後は： observer 制約マップ（なぜ直接観測できないのか）と調査概観（C14 portability pilot 全体の位置づけ）。

When an observer becomes available: Confirm live phase ownership of bundle_0096 and presence/absence of Cijk_*.
prompt_eval_count = 290 disambiguation: Narrow down fallback vs. chunking via systematic probe at varying prompt lengths.
After this page: See the observer constraint map (why direct observation is blocked) and the investigation overview (C14 portability pilot framing).

→ Path Worklog（調査の時系列記録） → Path Worklog (chronological investigation log)

掲載情報は観測記録に基づきます。「示せないこと」欄は observer 制約による限界であり、調査の欠如ではありません。 Content is grounded in observation logs. "Cannot Show" entries reflect observer constraints, not gaps in investigation effort.
